DW多層帶式干燥機

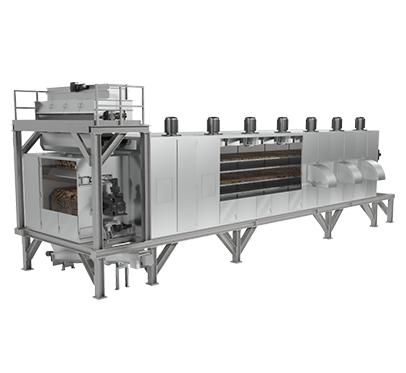

DW多層帶式干燥機
產品概述
DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點
應用領域
適用物料
用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、物料溫度不允許高的物料
性能特點
-
適用于大規模生產干燥速率較低的難干燥物料；
-
設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定；
-
可根據物料的干燥特性設計成不同的熱風循環干燥形式；
-
箱體內壁均滿焊，各過渡處均采用圓弧過渡，無死角；
-
獨特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性；
-
整機密封性好，獨特的導軌密封裝置，保證了整機的密封性；
-
熱源可采用蒸氣、導熱油、電或燃煤(油)熱風爐配套；
技術規格
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-8 |
| 單元數 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 帶寬(m) | 1.2 | 1.6 | 2 | |||
| 干燥段長(m) | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 鋪料厚(mm) | 10-80 | |||||
| 使用溫度(℃) | 50-140 | |||||
| 蒸汽壓力(Mpa) | 0.2-0.8 | |||||
| 蒸汽耗量 (kg/h) | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 |
| 換熱面積(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥強度 kg水/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 |
| 風機數量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 內機總功率(kw) | 30.8 | 37.4 | 42 | 51 | 56 | 68 |
| 設備總功率 (kw) | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 |
| 外形尺寸（L×W×H） | 9.77×2.2×4.5 | 11.77×2.2×4.5 | 9.77×2.6×4.7 | 11.77×2.6×4.7 | 9.77×3.06×4.9 | 11.77×3.06×4.9 |
| 總重 kg | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
注：圖中所示蒸發水量視物料干燥溫度，鋪料厚度及停留時間而定。

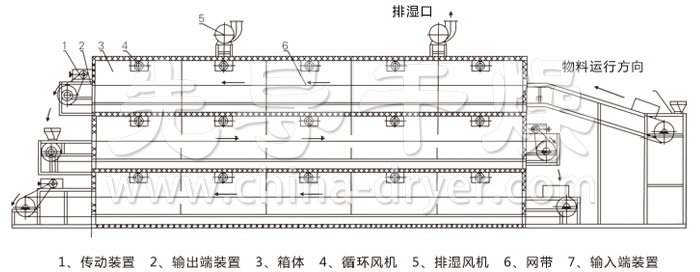

結構示意圖
